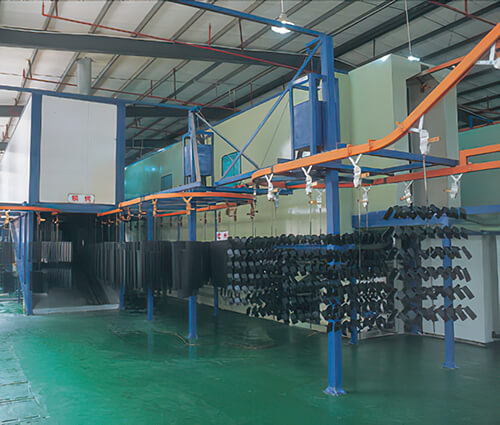

電(diàn)泳工藝流程
陽極電(diàn)泳一般工藝流程為(wèi)：工件前處理(lǐ)（除油→熱水(shuǐ)洗→除鏽→冷水(shuǐ)洗→磷化→熱水(shuǐ)洗→鈍化）→陽極電(diàn)泳→工件後處理(lǐ)（清水(shuǐ)洗→烘幹）。
1、除油。溶液一般為(wèi)熱堿性化學除油液，溫度為(wèi)60℃（蒸汽加熱），時(shí)間(jiān)為(wèi)20min左右。
2、熱水(shuǐ)洗。溫度60℃（蒸汽加熱），時(shí)間(jiān)2min。
3、除鏽。用H2SO4或HCl，例如用鹽酸除鏽液，HCl總酸度≥43點；遊離酸度>41點；加清洗劑1.5%；室溫下洗10～20min。
4、冷水(shuǐ)洗。流動中冷水(shuǐ)洗1min。
5、磷化。用中溫磷化（60℃時(shí)磷化10min），磷化液可(kě)用市售成品。
上(shàng)述工序亦可(kě)用噴砂→水(shuǐ)洗代替。
6、鈍化。用與磷化液配套的藥品（由出售磷化液廠家(jiā)提供），室溫下1～2min即可(kě)。
7、陽極電(diàn)泳。電(diàn)解液成分：H08-1黑(hēi)色電(diàn)泳漆，固體(tǐ)分質量分數(shù)9%～12%，蒸餾水(shuǐ)質量分數(shù)88%～91%。電(diàn)壓：（70±10）V；時(shí)間(jiān)：2～2.5min；漆液溫度：15～35℃；漆液PH值：8～8.5。注意工件出入槽要斷電(diàn)。電(diàn)泳過程中電(diàn)流随漆膜增厚會(huì)逐步下降。
8、清水(shuǐ)洗。流動冷水(shuǐ)中洗。
9、烘幹。在烘箱中于（165±5）℃溫度下烘40～60min即可(kě)。
電(diàn)泳加工特點
陽極電(diàn)泳的特點是：原料價格便宜（一般比陰極電(diàn)泳便宜50%）；設備較簡單，投資少(shǎo)（一般比陰極電(diàn)泳便宜30%）；技(jì)術(shù)要求較低(dī)；塗層耐蝕性能較陰極電(diàn)泳差（約為(wèi)陰極電(diàn)泳壽命之1/4）。
陰極電(diàn)泳塗層耐蝕性高(gāo)的原因是：工件是陰極，不發生(shēng)陽極溶解，工件表面及磷化膜不破壞；電(diàn)泳塗料（一般為(wèi)含氮樹(shù)脂）對金屬有(yǒu)保護作(zuò)用，且所用漆價高(gāo)質優。
